보유제품소개

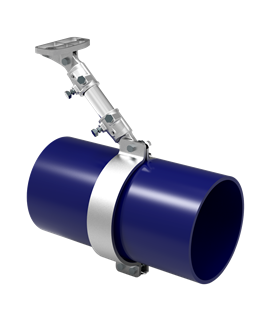

모델명 : KSTSB-BPAD-250/300

KFI인정번호 : 18-82

용도 : 콘트리트와 철골구조의 건축물에서 소방배관의 횡방향의 지진력을 지지하기 위하여 설치

• 타사제품에 비하여 경량화 실현
• 전단볼트 사용으로 적정토크값으로 설치 용이
• 횡/종방향 흔들림 버팀대 전용으로 재고 관리 및 설치 용이
• 전단볼트 및 체결볼트머리 19mm 통일

• - 모든 주배관, 교차배관에 설치
• - 수직각도기준 30˚~90˚ 내에 설치
• - 배관말단부 12m이내 설치
• - 종방향 버팀대 간격 24m 미만 설치 (수평력 산정에 따른 간격조정 필요)

• 1. 도면에 표기된 종방향 흔들림 버팀대 위치 확인
• 2. 해당위치에 배관연결장치 + 배관연결장치 어댑터 설치
• 3. 건축물의 구조체에 내진앵커 설치 (근입깊이 70mm이상 확보) ※ 빔클램프 없으므로 슬라브에서만 사용 가능
• 4. 내진앵커에 건축물 부착장치 고정
• 5. 배관연결장치 어댑터와 건축물 부착장치의 거리 측정하여 지지대 절단 및 설치 (지지대 길이 산정방법 참고)
• 6. 설치 후 모든 볼트 / 너트 결속 및 육각볼트(쐐기)는 볼트 머리가 전단될 때까지 조임

* 9.8N=1kgf
