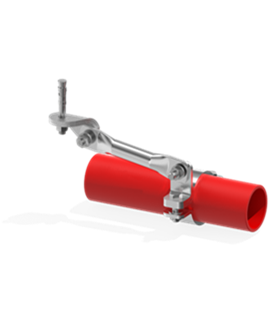

모델명 : KSTSB-2115-40L~100L

KFI 인정번호 : 18-37

용도 : 콘크리트의 건축물(천장)에서 소방배관 종방향의 지진력을 지지하기 위하여 설치

• 타사제품에 비하여 경량화 실현
• 연결장치 어댑터와 지지대의 접촉면을 1:1 최대로하여 허용하중을 극대화
• 40A~100A까지 설치 가능
• 종방향 흔들림 버팀대 전용으로 최저 층고로 설치 가능 (천장~배관까지 120mm)
• 편리한 시공과 시공단계 최소화 실현으로 공사비 절감
• 전단볼트 및 체결볼트머리 19mm 통일

• - 모든 주배관, 교차배관에 설치
• - 수직각도기준 45˚~ 90˚ 내에 설치
• - 배관말단부 12m이내 설치
• - 종방향버팀대 간격 24m 미만 설치 (수평력 산정에 따른 간격조정 필요)

• 1. 도면에 표기된 종방향 흔들림 버팀대 위치 확인
• 2. 해당위치에 배관연결장치 설치
• 3. 건축물의 구조체 (기둥,보,슬래브,내력벽)등에 내진앵커 설치 (근입깊이 50mm이상 확보)
• 4. 내진앵커에 건축물 부착장치 고정
• 5. 설치후 모든 볼트 / 너트 결속
